39Y6070

IBM 39Y6070

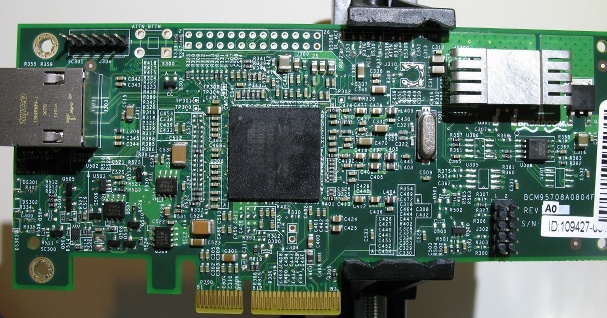

IBM 39Y6070 是一块采用 BCM5708C 芯片的网卡。下图中包含我焊上去的两个排针。

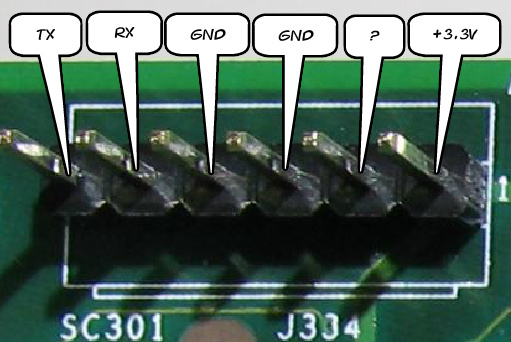

在网卡的左上角（J334），我们可以访问调试 UART，如图所示（再次注意，它出厂时并没有这个排针）：

我使用了一条 TTL 转 RS232 线缆（这里）。设置为 192008N1，提示符为“>”（更多信息请参见[1]）。有 3 个已记录的命令：

语法	示例	描述
r\<addr>	r145000	从地址 \<addr> 读取一个 32 位寄存器值
d\<addr>	d145000	从 \<addr> 开始转储 256 个 32 位寄存器
w\<addr> \<data>	w145000 ff	把 \<data> 写入地址 \<addr> 处的 32 位寄存器

寄存器地址的最佳来源是 bnx2 Linux 驱动程序中的 bnx2.h，可在这里获取。
