链式加载 Windows 部署服务¶
Windows 部署服务（WDS）是一组服务和 API，通过使用 PXE、DHCP 和 TFTP 来引导 WinPE（Windows 预安装环境），从而简化 Windows 操作系统的安装。你可以把它看作提供类似于带服务器端脚本的 iPXE 的功能，客户端根据各种条件（例如硬件架构）获得启动配置和镜像。
本应用笔记介绍如何以直接的方式从 iPXE 链式加载 WDS。
配置 WDS TFTP 服务¶

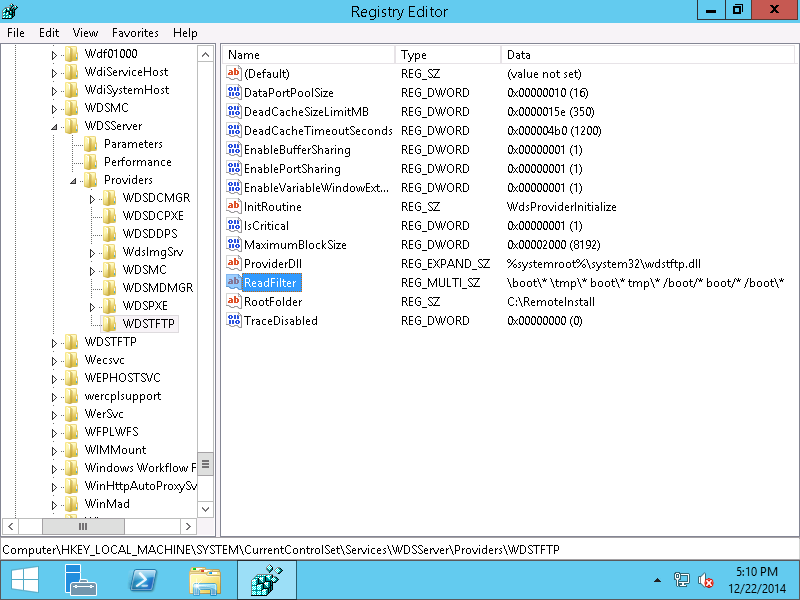

WDS TFTP 服务依赖于注册表项 HKEY_LOCAL_MACHINE/SYSTEM/CurrentControlSet/Services/WDSServer/Providers/WDSTFTP/ReadFilter，它控制哪些 TFTP 路径被映射到由同一位置的 RootFolder 注册表项定义的包含各种安装文件的目录。
根据现有配置，很可能需要添加额外的模式才能使 iPXE 和 WDS 启动程序正常工作。
确保 ReadFilter 列表中包含以下模式：
boot/*boot\*/boot/*\boot\*/boot\*
这允许正斜杠和反斜杠的所有相关组合，无论是否带有前缀斜杠。最后一个条目特别奇怪，但正如下面示例所示，它实际上由被 iPXE 链式加载后的初始 WDS 网络启动程序使用。
更改 ReadFilter 列表后，重新加载 TFTP 服务以确保它接受完整的模式列表。
链式加载 wdsnbp.com¶
加载初始 WDS 网络启动程序 wdsnbp.com 可以直接从 iPXE shell 完成，也可以通过菜单项完成。唯一需要修改的是 DHCP next-server 参数，它将让 wdsnbp.com 知道要与哪台服务器通信。
请务必设置 DHCP 选项，使其可供 PXE NBP 使用。例如，next-server 参数可以通过 netX/next-server 设置。
链式加载 wdsnbp.com 的 iPXE 命令示例：
set netX/next-server ip.of.wds.server
imgexec tftp://${netX/next-server}/boot/x86/wdsnbp.com
WDS 启动过程¶
wdsnbp.com 启动后，它会与 DHCP next-server 参数中指定的 WDS 服务器发起会话。该会话协议结合使用 DHCP 请求和响应以及 TFTP，向客户端提供适当的引导加载程序（例如 bootmgr.exe 或 bootmgfw.efi）和启动配置数据（BCD）。
wdsnbp.com 程序执行客户端架构检测，并通过 WDS 会话将其报告回服务器。此会话协议把 DHCP 用作 RPC 服务端点，来回传递的数据（例如架构信息）编码在 DHCP 选项 250 中。连同选项 252（WDS 用来指示 BCD 文件名）和 DHCP file 字段（指向客户端的下一个网络启动程序），DHCP+TFTP 协商完成了 WDS 会话。
启动过程示例¶
- 客户端：iPXE 从
ip.of.wds.server请求 TFTP/boot/x86/wdsnbp.com。 - 客户端：
wdsnbp.com向ip.of.wds.server发送直接 DHCP 请求，未定义选项 250 和 252。 - 服务器：DHCP 响应：
- filename:
boot\x86\wdsnbp.com - option 250:
0b0101100400000001ff - option 252:
\Tmp\x86{<GUID>}.bcd
- filename:
- 客户端：
wdsnbp.com向ip.of.wds.server发送直接 DHCP 请求：- option 250:
0d0208000e010001020006ff
- option 250:
- 服务器：DHCP 响应：
- filename:
boot\x86\wdsnbp.com - option 250:
0b0101100400000001ff - option 252:
\Tmp\x86x64{GUID}.bcd
- filename:
- 客户端：
wdsnbp.com从ip.of.wds.server请求 TFTP/boot\x86\wdsnbp.com。注意斜杠的使用。 - 客户端：
wdsnbp.com向ip.of.wds.server发送直接 DHCP 请求：- option 250:
0c01010d0208000e010001020006ff
- option 250:
- 服务器：DHCP 响应：
- filename:
boot\x64\pxeboot.n12。 - option 250:
0b0101100400000001ff - option 252:
\Tmp\x86x64{GUID}.bcd
- filename:
- 客户端：
wdsnbp.com请求 TFTP/boot\x64\pxeboot.n12。 - 客户端：
pxeboot请求 TFTP/boot\x64\bootmgr.exe。 - 客户端：
pxeboot请求 TFTP\Tmp\x86x64{GUID}.bcd。 - 客户端：
bootmgr.exe执行并读取 BCD。
故障排除¶

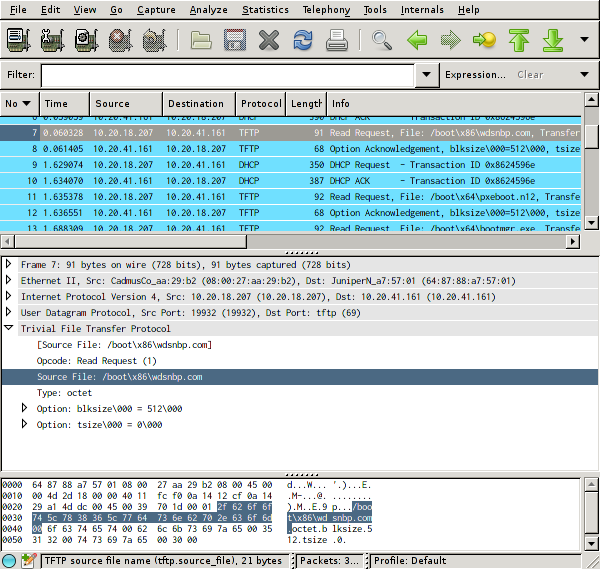

由于 WDS 启动程序的错误报告很差，首选的故障排除工具应该是像 Wireshark 这样的网络数据包分析器。数据包可以使用 tcpdump 或 tshark 等其他工具转储，然后再加载到 Wireshark 中进行分析。
这是一个 Wireshark 过滤器，通过省略 TFTP 操作码 3（数据包）和 4（确认），只显示 DHCP 和有用的 TFTP 数据包：
bootp || !(tftp.opcode==3 || tftp.opcode==4)
需要特别注意的事项：
- TFTP 和 DHCP 请求的目标 IP。
- TFTP 请求文件名。
- 来自 WDS 服务器的 TFTP 错误代码。
- 客户端请求和服务器响应中的 DHCP 选项。
- Windows 中的 WDS 事件日志。
TFTP 下载错误¶
确保在 iPXE 命令中正确指定了 DHCP next-server 参数。如果配置不正确，从网络抓包中应该可以明显看出 wdsnbp.com 的第一个 DHCP 或 TFTP 请求指向了错误的 IP。
确保 WDS TFTP 服务器的读取过滤器已映射相关的路径名。检查 DHCP 数据包中斜杠的使用方式，并检查 ''ReadFilter'' 注册表设置是否配置正确。
TFTP 循环¶
如果 wdsnbp.com 或 pxeboot.n12 陷入请求循环，很可能是初始 TFTP 下载成功了，但后续下载失败。这可能是因为 iPXE 在 TFTP 文件路径中使用正斜杠，而 WDS 启动程序倾向于混合使用正斜杠和反斜杠。
确保 WDS TFTP 服务器的读取过滤器已映射相关的路径名。检查 DHCP 数据包中斜杠的使用方式，并检查 ''ReadFilter'' 注册表设置是否配置正确。
替代方案¶
从 iPXE 链式加载 WDS 的好处是它提供了一个完全可用且隔离的 WDS 设置，同时 iPXE 仍然作为初始启动程序保持控制，WDS 只是众多备选启动选项中的又一个选择。WDS 保持对其自身配置的完全控制。
WDS 的一个缺点是它使用 TFTP（尽管带有允许更大接收窗口的扩展），这远不如 HTTP 快，特别是当客户端和服务器之间的往返时间超过几毫秒时。这导致大型 WIM 镜像的加载时间较长，特别是在中高延迟的链路上。
WDS 的 PXE 机制的一个很好的替代方案是 wimboot，这是一个接管 wdsnbp.com 和 pxeboot.n12 角色的引导加载程序。它让你通过 HTTP 获取所有相关文件，并把执行权交给 bootmgr.exe。不过也有一个缺点：WDS 失去了对动态 BCD 启动菜单的控制，因为改为提供静态 BCD 文件。
参考资料¶
- Windows Deployment Services: http://msdn.microsoft.com/en-us/library/windows/desktop/dd379586
- Managing Network Boot Programs: http://technet.microsoft.com/en-us/library/cc732351
- How the Boot Configuration Data Store Works: http://technet.microsoft.com/en-us/library/cc770770
- iPXE WinPE 指南
